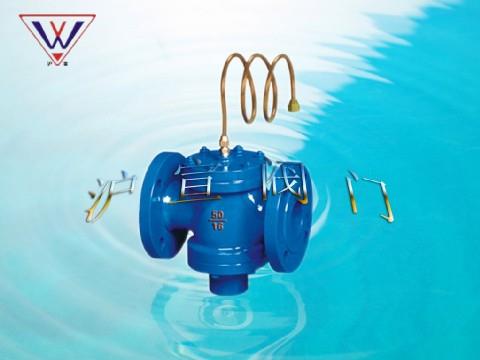

自力式压差控制平衡阀
自力式压差控制平衡阀
自力式压差控制平衡阀

概述

   ZYC型自力式压差控制阀,是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的节能产品。适用于供暖方式采用双管系统的压差控制,保证系统的压差基本不变,减低噪音,平衡阻力,消除热网的水力失调。

工作原理

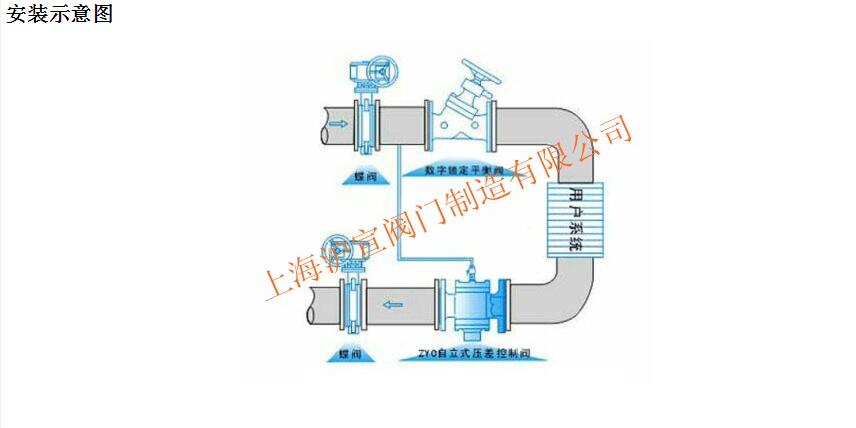

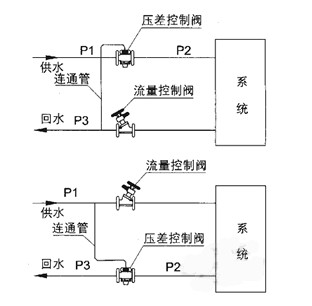

   压差控制阀一般安装在用户入口回水管上,阀下导压管与入口处供水管相接,P1为供水压力,P2为阀内回水压力,P3为阀外回水压力。

    平衡阀的原理是阀体内的反调节,当入口处压力加大时,自动减小通径,减少流量的变化,反之亦然。如果反接,这套调节系统就不起作用。

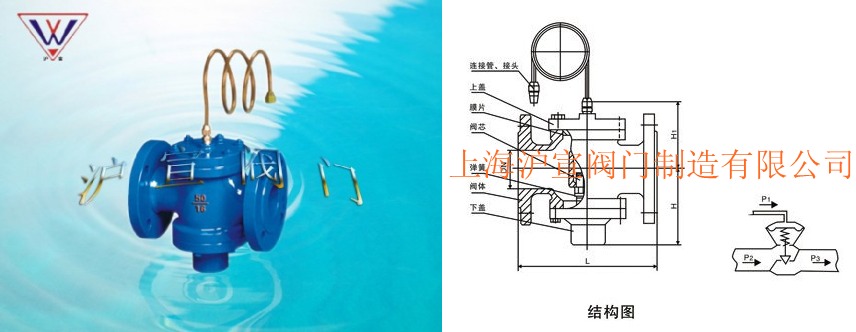

现以安装在回水管道上的ZYC型自力式压差控制阀为例说明工作原理。当供水压力p1增大或减小时,信号由连接管传如膜片上腔,带动阀芯下移,使阀座的流通面积减小或增大。P2-P3也增大或减小,直到P1-P2保持原值恒定。当回水压力P3增大或减小的瞬间同阀座流向出口的流速降低或升高,膜片下压力P2也在这个瞬间增高或降低,带动阀芯上移或下移,知道膜片的受力重新平衡,P2恢复原值,P1-P2保护原值恒定,从而保证了被控系统的供回水间压差基本不便。
