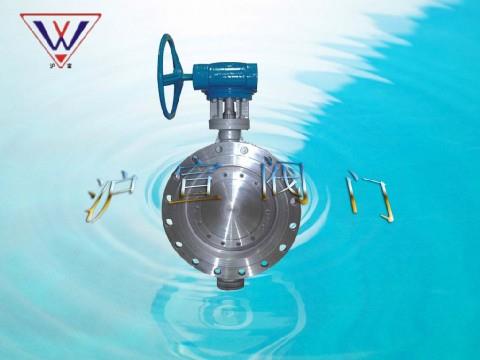

三偏心多层次硬密封法兰蝶阀
三偏心多层次硬密封法兰蝶阀
三偏心多层次硬密封法兰蝶阀

概述

  三偏心多层次硬密封法兰蝶阀系列产品,系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

特点

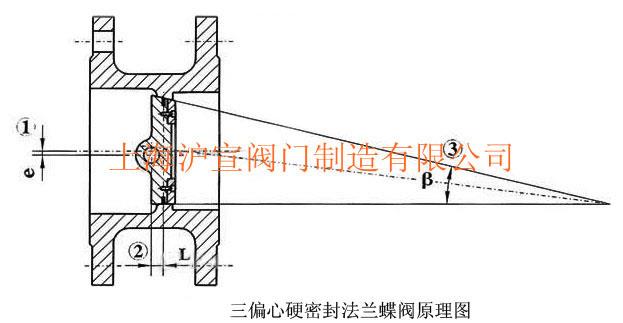

  由于本产品蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:

1、开启力矩小,灵活方便,省力节能。

2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。

3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

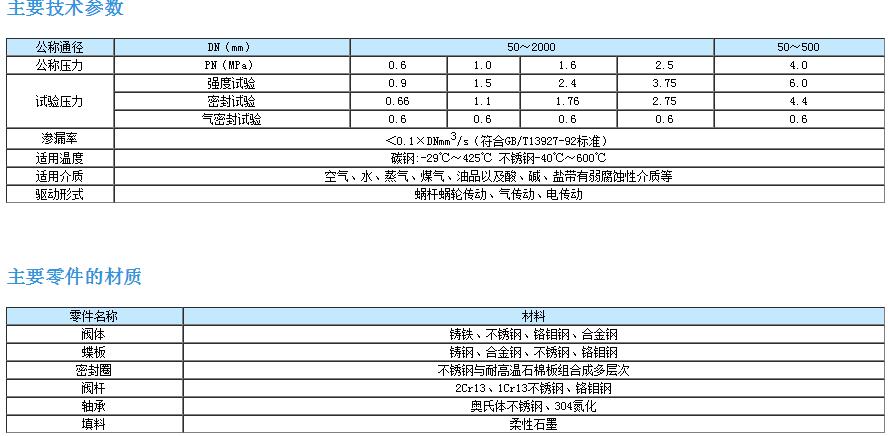

采用标准

设计标准 :GB/T12238-1989;JB/T8527-1997

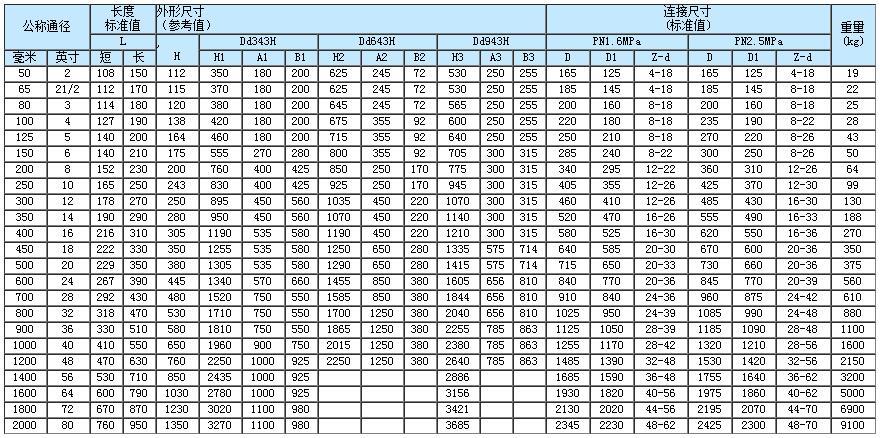

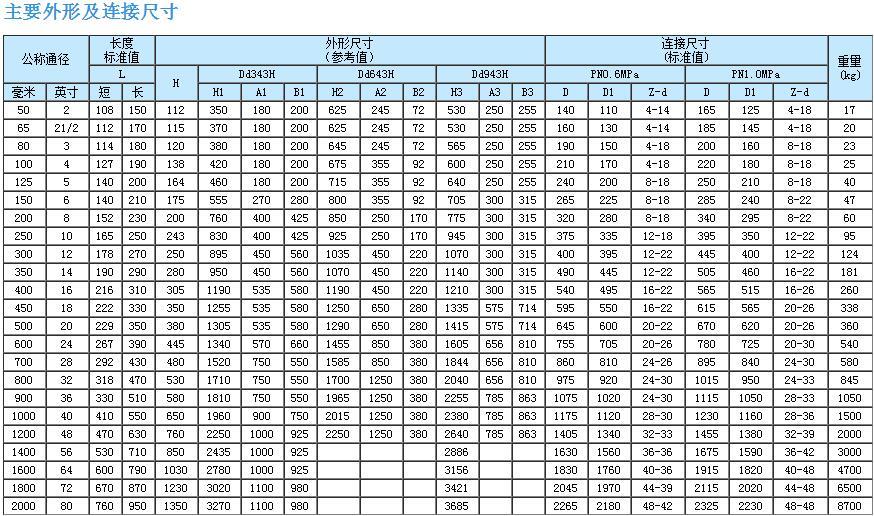

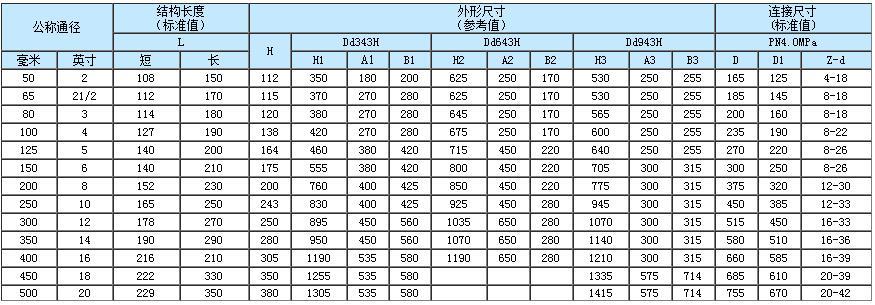

法兰连接尺寸:

GB/T9113.1-2000;GB/T9113.2-2000

GB/T9115.1-2000;GB/T9115.2-2000

结构长度:GB/T12221-1989

压力试验:GB/T13927-1992;JB/T9092-1999
