电动反冲洗过滤器
电动反冲洗过滤器
电动反冲洗过滤器

概述



  ZPG型电动反冲洗过滤器适用于各种供水系统、工艺水系统及工业冷却水系统,特别是24小时连续运行的不停机系统,可以滤去水中杂质的各种机械,确保系统设备的安全可靠允许。是进口过滤器的理想替代产品,各项指标完全达到进口产品的同等水平。







设计结构与工作原理

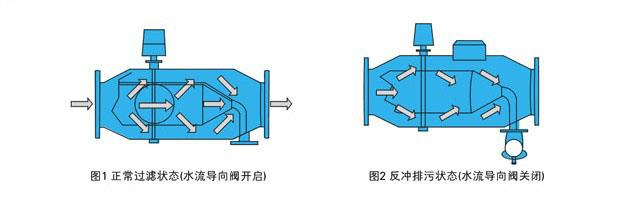

  ZPG型电动反冲洗过滤器主要由优质碳钢阀体、特殊结构的不锈钢楔形滤网、电动执行机构及排污装置所组成。当过滤器工作时,电动执行器机构引导蝶阀处于开启状态,水流由入口过滤器,进过滤网过滤到出口(见图1)。当过滤器需要排污时,关闭蝶阀,打开自动排污阀,水流经过滤网前半段过滤,部分水流由出口流入系统,剩余水流由滤网后半段外侧流入内侧,经排污口排出,起到反作用自动冲洗滤网的作用(图2)这样整个冲洗过程系统可正常运行,无需停机。

安装与使用



  ZPG型反冲洗排污过滤器宜水平垂直安装,当垂直安装时,水流方向应该是自上向下;安装时应注意外壳上箭头方向必须与水流方向一致,正常运行时,水流导向阀处于开启状态,当需要排污时,关闭水流导向阀,打开排污阀直至排出水质变清为止,关闭排污阀,开启水流导向阀,即完成排污过程,设备进入正常运行状态。
